Артикул: 0030

Бренд: Взлет

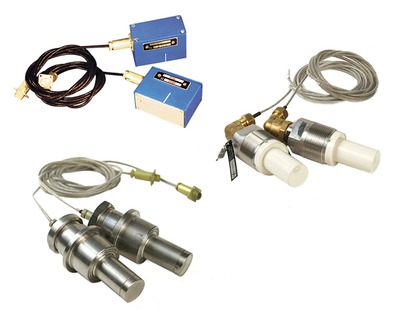

В составе расходомеров могут использоваться ПЭА двух основных типов:

ПЭА Н-xxx xx — накладные герметичные, устанавливаемые на наружную стенку измерительных участков (ИУ);
ПЭА В-xxx xx — врезные герметичные, устанавливаемые в отверстия в стенках ИУ.

Преобразователи электроакустические также выпускаются во взрывозащищенном исполнении (индекс Ех) и исполнении для атомной промышленности (индекс АТ).

Описание
Документы

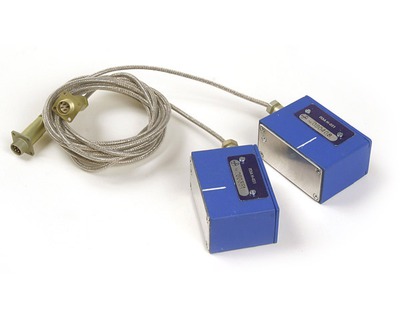

Преобразователи электроакустические накладные:

ПЭА	Рабочая частота, Мгц	Диапазон температуры жидкости, °С	Максимальное давление, МПа	Габариты, мм
H-021, -021 Ex	1,0	от минус 30 до 150	не ограничено	61 х 43 х 31
H-011	0,3	от минус 30 до 150
Н-121 АТ	1,0	от минус 30 до 170

Схема установки накладных ПЭА:

Преобразователи электроакустические врезные:

ПЭА	Конструктивные особенности	Максимальное рабочее давление, МПа	Диапазон температур жидкости, °С	Степень защиты	Длина, мм	Диаметр, мм
С титановым протектором
B-202, -202 Ex	Ввинчиваемый, с угловым кабельным выводом	2,5	от минус 30 до 160	IP68	140	42
B-206, -206 Ex	Ввинчиваемый, с угловым кабельным выводом и с увеличенной длинной погружной части	2,5			214	42
B-204, -204 Ex, -204 АТ	Ввинчиваемый, с угловым кабельным выводом	16			144	42
B-205, -205 Ex	Ввинчиваемый, с угловым кабельным выводом	25			143	42
В-212	Для применения в контакте с растворами солей и пищевых кислот: уксусной и лимонной	2,5			140	42
В-213	Для применения в контакте с растворами солей и пищевых кислот: уксусной и лимонной	16			140	42
В-118, -118 Ех, — 118 АТ	Малогабаритные	2,5			55	24
В-214	Малогабаритные	25	от минус 30 до 70		47	30
В-220	Для установки с помощью КПВД	2,5	от минус 30 до 130	IP65	77	42
В-220 (IP68)	Для установки с помощью КПВД	2,5	от минус 30 до 130	IP68*	77	42
В пластиковом стакане
B-502, -502 Ex	Ввинчиваемый, с угловым кабельным выводом	2,5	от минус 30 до 130	IP68	144	42
B-504, -504 Ex	Ввинчиваемый, с угловым кабельным выводом	16	от минус 30 до 160		144	42
В-018	Малогабаритный	2,5	от минус 30 до 130		50	31
